Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Detalhes do produto
Lugar de origem: China
Marca: Yuka
Termos de pagamento e envio
Quantidade de ordem mínima: 50 PCS
Preço: Negociável
Detalhes da embalagem: pacote da caixa
Tempo de entrega: 3-7 dias úteis
Termos de pagamento: L/C,T/T

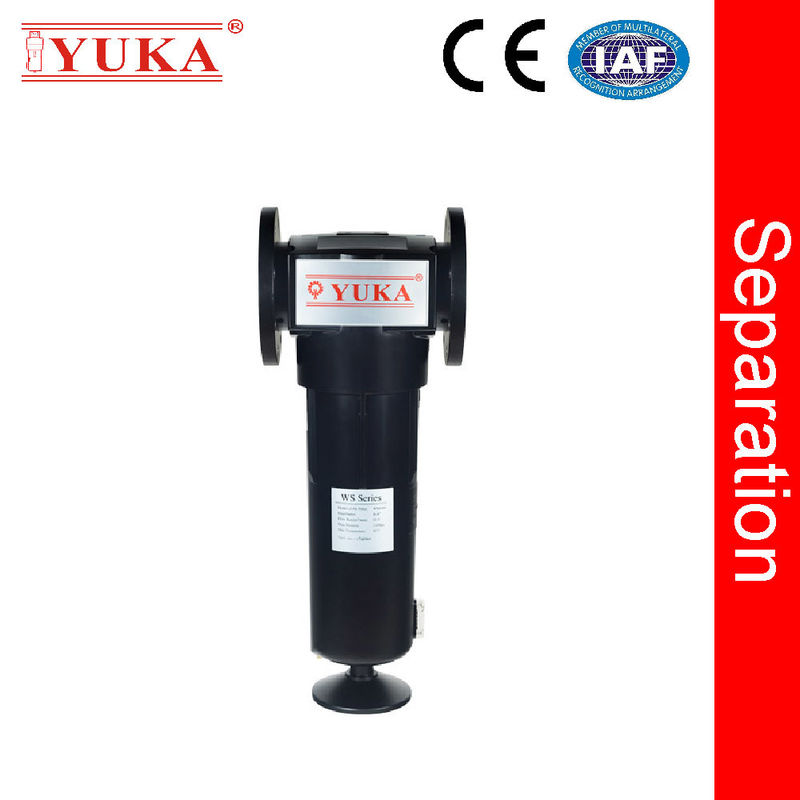

Número do modelo.: |
WS1000F |
Marca: |
Yuka. |
Eficiência da separação: |
99% |
Pressão de trabalho máxima: |
1.0mpa |
Compatibilidade: |
Para todos os tipos de compressores de ar |
Tratamento anticorrosivo: |
Interno e Externo |
queda de pressão: |
Pode ser ignorado |
Instale o lugar: |
Depois do tanque de ar, antes do secador de ar refrigerado |
Tamanho da ligação: |
DN100/DN125 |
Capacidade: |
60 m3/min |
Materiais para a habitação: |
Liga de alumínio |
Habitação Spanlife: |
15 anos |
Número do modelo.: |
WS1000F |
Marca: |
Yuka. |
Eficiência da separação: |
99% |
Pressão de trabalho máxima: |
1.0mpa |
Compatibilidade: |
Para todos os tipos de compressores de ar |
Tratamento anticorrosivo: |
Interno e Externo |
queda de pressão: |
Pode ser ignorado |
Instale o lugar: |
Depois do tanque de ar, antes do secador de ar refrigerado |
Tamanho da ligação: |
DN100/DN125 |
Capacidade: |
60 m3/min |
Materiais para a habitação: |
Liga de alumínio |
Habitação Spanlife: |
15 anos |
TrabalhoPrincípio
O separador de gás e água de ar comprimido é composto por uma caixa, um separador de ciclone e componentes de esgoto.Quando o ar comprimido que contém uma grande quantidade de óleo e água, impurezas sólidas, entra no separadorO efeito centrífugo produzido faz com que a água líquida se separe do fluxo de vapor e flua pela parede.Flui para o separador.A parte inferior do dispositivo é descarregada peloVálvula de escoamento automática.
Características e benefícios
199% Eficiência de separação do sistema de ar comprimido
2Cedo decréscimo de pressão, poupança de energia e dinheiro
Tratamento anticorrosivo interno e externo, aumento da duração e garantia da eficiência da separação
4Com estrutura forte, 15 anos de garantia, razoávelcusto
Especificação técnica
O caudal abaixo é a capacidade de tratamento do ar comprimido sob pressão de trabalho nominal de 7 barg (100 psi g).
| Modelo | Tamanho do tubo | Rato de fluxoe | Dimensãon (mm) | ||||
| L/S | m3/min | Sfm | Largura (W)) | Não, não.epth) | H (altura) | ||
| WS 15 | RC1/2" | 40.0 | 2.4 | 84.5 | 89 | 79 | 228 |
| WS 25 | RC3/4" | 60.0 | 3.6 | 127.1 | 89 | 79 | 228 |
| WS 50 | RC1" | 75.0 | 4.5 | 158.9 | 89 | 79 | 263 |
| WS 75 | RC1" | 125.0 | 7.5 | 264.8 | 120 | 110 | 335 |
| WS 100 | RC1-1/2" | 166.7 | 10.0 | 353.1 | 120 | 110 | 335 |
| WS 200 | RC2 | 300.1 | 18.0 | 635.6 | 164 | 151 | 564 |
| WS 250 | RC2-1/2" | 416.8 | 25.0 | 882.8 | 164 | 151 | 664 |
| WS 700 | RC2-1/2" | 700.0 | 42.0 | 1483.1 | 200 | 189 | 712 |
| WS 800 | RC3" | 833.5 | 50.0 | 1765.6 | 200 | 189 | 712 |
| WS 800F | DN80/DN100 | 833.5 | 50.0 | 1765.6 | 280 | 189 | 734/744 |
| WS 1000F | DN100/DN125 | 1000.2 | 60.0 | 2118.7 | 280 | 189 | 780/795 |
| WS 1200F | DN100/DN125 | 1166.7 | 70.0 | 2464.0 | 280 | 189 | 1058/1073 |
| Requisitos técnicos | Pressão máxima de funcionamento: 10 barg Temperatura de funcionamento:1.5 ~ 80°C | ||||||
| Pressão | Barca | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Fator de correcção | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
