Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438

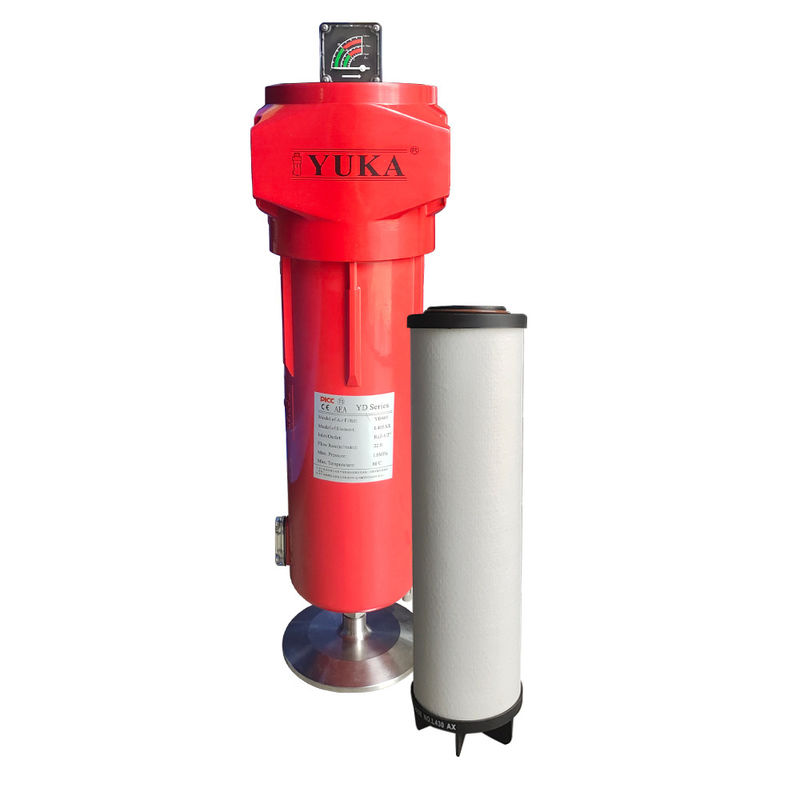

Detalhes do produto
Lugar de origem: China
Marca: Yuka
Termos de pagamento e envio
Quantidade de ordem mínima: 50 PCS
Preço: Negociável
Detalhes da embalagem: pacote da caixa
Tempo de entrega: 3-7 dias úteis
Termos de pagamento: L/C,T/T
Habilidade da fonte: 300.000 unidades/mês
Número do modelo.: |
YD430 |
Origem: |
China |
O elemento serve a vida: |
6000~8000 horas |
Ripa: |
sem ripa |
Material médio: |
Fibra de vidro |
Tipo: |
Filtro de cartucho |
Materiais: |
Liga de alumínio |
Serviços de habitação Lige: |
15 anos |
Performance de filtragem: |
De 5 μm a 0,01 μm |
Pressão operacional.: |
1.0mpa |
Temperatura de funcionamento: |
10,5-80 oC |
Resistência à corrosão: |
Dentro e fora |
Partes: |
Indicador Dp, descarga automática, vidro de visão |
Pacote de transporte: |
Caixa interna e cartão marrom |
Grau de filtração: |
Filtro médio |
Eficiência: |
F9 |
Conexão: |
Rc3 |
Desenho de barbatanas de desvio na tampa superior do elemento: |
Menor perda de pressão |
Serviço do OEM & do ODM: |
- Sim, sim. |
Taxa de fluxo: |
28.0 m3/min |
Perda de pressão: |
Cerca de 0,25 bar |
Válvula de sangramento: |
Disponível |
Especificações: |
Dimensão:200x189x757mm |
Número do modelo.: |
YD430 |
Origem: |
China |
O elemento serve a vida: |
6000~8000 horas |
Ripa: |
sem ripa |
Material médio: |
Fibra de vidro |
Tipo: |
Filtro de cartucho |
Materiais: |
Liga de alumínio |
Serviços de habitação Lige: |
15 anos |
Performance de filtragem: |
De 5 μm a 0,01 μm |
Pressão operacional.: |
1.0mpa |
Temperatura de funcionamento: |
10,5-80 oC |
Resistência à corrosão: |
Dentro e fora |
Partes: |
Indicador Dp, descarga automática, vidro de visão |
Pacote de transporte: |
Caixa interna e cartão marrom |
Grau de filtração: |
Filtro médio |
Eficiência: |
F9 |
Conexão: |
Rc3 |
Desenho de barbatanas de desvio na tampa superior do elemento: |
Menor perda de pressão |
Serviço do OEM & do ODM: |
- Sim, sim. |
Taxa de fluxo: |
28.0 m3/min |
Perda de pressão: |
Cerca de 0,25 bar |
Válvula de sangramento: |
Disponível |
Especificações: |
Dimensão:200x189x757mm |
O princípio de funcionamento deFiltro de ar comprimido
Gravidade
Em ar comprimido, gotas de óleo com diâmetros de partículas que variam de 20μm a 50μQuanto maior a velocidade do fluxo de ar, menor a eficiência de filtragem;
Colisão inercial
Partículas de grande área com um diâmetro superior a 1μQuanto maior a velocidade do fluxo de ar, maior a taxa de colisão e melhor o efeito.
Interceptação directa
O fluxo de ar de partículas com um diâmetro de 1μM para 0.3μm é interceptado e separado pela camada de fibra a 1/2 daElemento de filtroQuanto menor a partícula, menor a eficiência de interceptação.
Penetração
Partículas com um diâmetro inferior a 0.3μO movimento Browniano irregular gerado neste momento é inconsistente com o caminho do fluxo de ar.Quanto mais intenso o movimento browniano e maior a probabilidade de capturar.
Tipo de filtro
①Partículas comprimidasFiltros de arsão utilizados para remover poeira e partículas do ar.
②Os filtros de coagulação são utilizados principalmente para capturar óleo e/ou umidade que está suspensa no ar comprimido em gotículas muito pequenas.
③Os filtros de carbono ativado removem odores e vapores (de óleo).
Vamos analisar os diferentes tipos dearfiltros e as perguntas que o ajudarão a escolher o filtro correto.
| 1Avaliar as necessidades da sua aplicação. | Qualquer micron específico de desempenho de filtragem que você exigiu? | |||||||
| 2Que tipo de filtragem é necessária?O material de filtragem coalecente remove os contaminantes sólidos e líquidos dos fluxos de gás.Os filtros de partículas removem o sólido dos fluxos de gás.Medios absorvedores removem vapores de hidrocarbonetos dos fluxos de gás. | ||||||||
| 4Quais são as condições de trabalho da sua aplicação?Critérios de consideração principais: fluxo, pressão de trabalho, temperatura, perda de pressão, material da estrutura (aço inoxidável, liga de alumínio,aço leve, aço carbono) | ||||||||
| 5Rata de fluxo do filtro a partir de que quantidade de SCFM? A queda de pressão deve ser inferior a ** bar? Para poupar custos e proteger o ambiente. | ||||||||
Características e benefícios
②6000~8000 horasvida útil do elemento filtro, desempenho de filtragem até 99,99%
3 Filtro integrado para fundição por impressão até3 polegadas, taxa de fluxo até37.2m3/min.
4 Alternativa para a série Domnick Hunter Oil X Plus.
5 Configuração: Indicador de pressão diferencial, vidro de visão, descarga automática.
Grau do elemento de filtro
| Grau de filtração | |
|
|
|
|
|
|
| PF | AO | AA | AX | ACS | AR | AAR | |
| Eliminação de partículas (ISO12500-3) | 5 μm | 1 μm | 00,01 μm | 00,01 μm | - | 1 μm | 00,01 μm |
| Concentração em aerossóis de óleo de saída (ISO 12500-1) | 5 mg/m3 | 00,6 mg/m3 | < 0,01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 | - | - |
| Performance de filtragem de partículas(ISO 12500-3) | - | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% | 990,999+% |
| Performance de filtragem de(ISO 12500-1) | 50% | Mais de 80% | 990,9+% | 99.99+% | - | - | - |
| Elemento spanlife | 6000 horas | 6000 horas | 6000 horas | 6000 horas | 2000-3000 horas | 4000-6000 horas | 4000-6000 horas |
| Precedido por: | AntesSecador de ar refrigerado | após secador de ar | após AO | após AA | antes de AX | Após secador de desicante | após AR |
| Modelo | Tamanho do tubo | Taxa de fluxos | Dimensõeson (mm) | |||||||
| L/S | m3- Não.n | Sfm | Largura) | D (Dep.(t) | H (Heig)(pt) | A | B | C ((desembaraço para habitação) | ||
| YD017 | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD025 | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 246 | 40 | 186 | 118 |
| YD030 | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD035 | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD058 | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD068 | RC1" | 60.0 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD080 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD145 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD260 | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD430 | RC3" | 467.6 | 28.0 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD620 | RC3" | 620.0 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Requisitos técnicos | Pressão máxima de funcionamento: 10 barg Temperatura máxima de funcionamento: 80°C Temperatura mínima de funcionamento:1.5°C | |||||||||
| PreSSURe | Barca | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Fator de correcção | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Partes de filtros de ar comprimido em pormenor
