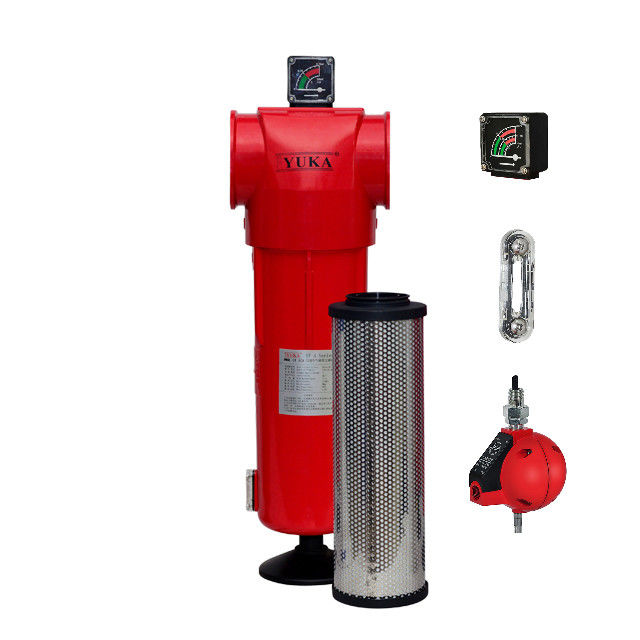

Eficiência do filtro de ar comprimido médio F9

Detalhes do produto

Lugar de origem: China

Marca: Yuka

Termos de pagamento e envio

Quantidade de ordem mínima: 50 PCS

Preço: Negociável

Detalhes da embalagem: pacote da caixa

Tempo de entrega: 3-7 dias úteis

Termos de pagamento: L/C,T/T

Habilidade da fonte: 300.000 unidades/mês

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Detalhes do produto

Destacar:

Número do modelo.:	YF140	Marca:	YUKA
Grau de filtração:	Filtro médio	Material médio:	Fibra de vidro
Código do SH:	8421399090	Cores:	Vermelho
Origem:	China	Ripa:	sem ripa
Número de filtro:	1	Tipo:	Filtro de cartucho
Materiais:	Liga de alumínio	Performance de filtragem:	De 5 μm a 0,01 μm
Temperatura de funcionamento:	10,5-80 oC	Resistência à corrosão:	Dentro e fora
Pacote de transporte:	Caixa interna e cartão marrom	Serviços de habitação Lige:	15 anos
Pressão operacional.:	1.0mpa	Eficiência:	F9
Element Top Cap Design:	Colorido para distinguir	Desenho de barbatanas de desvio na tampa superior do elemento:	Menor perda de pressão
O elemento serve a vida:	4000~6000 horas	Taxa de fluxo:	28.0 m3/min
Conexão:	Rc4"	Partes:	Indicador de Dp, Auto Drain Had20b, Vidro de visão
Material de elemento:	Fibras de vidro de borosilicato de sódio	Remover:	Vapores de óleo, névoa de óleo, partículas de poeira, névoa de água
Especificações:	Dimensões: 220 x 184 x 793 mm

Número do modelo.:	YF140
Marca:	YUKA
Grau de filtração:	Filtro médio
Material médio:	Fibra de vidro
Código do SH:	8421399090
Cores:	Vermelho
Origem:	China
Ripa:	sem ripa
Número de filtro:	1
Tipo:	Filtro de cartucho
Materiais:	Liga de alumínio
Performance de filtragem:	De 5 μm a 0,01 μm
Temperatura de funcionamento:	10,5-80 oC
Resistência à corrosão:	Dentro e fora
Pacote de transporte:	Caixa interna e cartão marrom
Serviços de habitação Lige:	15 anos
Pressão operacional.:	1.0mpa
Eficiência:	F9
Element Top Cap Design:	Colorido para distinguir
Desenho de barbatanas de desvio na tampa superior do elemento:	Menor perda de pressão
O elemento serve a vida:	4000~6000 horas
Taxa de fluxo:	28.0 m3/min
Conexão:	Rc4"
Partes:	Indicador de Dp, Auto Drain Had20b, Vidro de visão
Material de elemento:	Fibras de vidro de borosilicato de sódio
Remover:	Vapores de óleo, névoa de óleo, partículas de poeira, névoa de água
Especificações:	Dimensões: 220 x 184 x 793 mm

Descrição do produto

Características e benefícios

①Faixa de tamanho de ligação deRC1/2" para RC4", taxa de fluxo de 1,0 m3/min a48 m3/min.

②4000 ~ 6000 horasServir a vida porElemento de filtroPerformance de filtragem até 99%, baseada na norma internacional ISO8573.1-2010
③15anos de garantia em condições de trabalho a partir da temperatura1.5oC a 80oC.A pressão está1.0MPa.

④Baixoperda de pressão,Obrigada pelo ttampa operacional do elemento de filtro com barbatanas de desvio.

Elementos de filtragem de 7 graus em detalhe

PF	AO	AA	AX	ACS	AR	AAR
Como filtro primário, as partículas com um diâmetro superior a 5 μm podem ser removidas, o teor de óleo residual máximo é insignificante.	Proteção geral de elevada eficiência, partículas de poeira, névoa de água e névoa de óleo cujo diâmetro seja superior a 1 μm, cujo teor residual de névoa de óleo não exceda 0,6 mg/m3 (21oC),1 ppm ((w).	Filtragem de óleo de alta eficiência, partículas de poeira, névoa de água e névoa de óleo cujo diâmetro seja superior a 0,01 μm podem ser removidos, o teor residual de névoa de óleo não excede 0,01 mg/m3oC),0.01 ppm ((w)	Filtração ultraeficiente, partículas de poeira, névoa de água e névoa de óleo cujo diâmetro seja superior a 0,01 μm podem ser removidos, o teor residual de névoa de óleo não excede 0,001 mg/m3 ((21oC),0.001 ppm ((w)	Partículas de poeira com diâmetro superior a 0,01 μm, vapor de óleo e odor podem ser removidos, o teor máximo de vapor de óleo não excede 0,003 mg/m3oC),00,003 ppm(w)	Partículas de poeira cujo diâmetro seja superior a 1 μm que possam ser removidas	Partículas de poeira cujo diâmetro seja superior a 0,01 μm que possam ser removidas

Norma internacional de ensaio e medição ISO12500

> A norma ISO 12500 estabeleceu claramente um método geral de ensaio e definiçãoFiltro de ar comprimidoO desempenho principal
Os parâmetros são o teor de óleo na entrada de ar e a distribuição do tamanho das partículas sólidas.
> A norma ISO12500-1 especifica os requisitos de ensaio para o desempenho de filtragem dos aerossóis de óleo no filtro de coalescência.
> ISO12500-2 especifica os requisitos de ensaio dos filtros de adsorção para o desempenho de remoção da adsorção de vapor.
> ISO12500-3 especifica os requisitos para a remoção de partículas dos extrusores sólidos.

O produto é testado com o equipamento de ensaio avançado internacional baseado na norma ISO12500, que é equivalente à norma ISO8573.1-2010,e fornecer relatório de teste de desempenho do filtro.

Grau de filtração	PF	AO	AA	AX	ACS	AR	AAR
Tamanho das partículas sólidas ((ISO12500-3)	5 μm	1 μm	00,01 μm	00,01 μm	-	1 μm	00,01 μm
Performance de filtragem de partículas sólidas ((ISO12500-3)	-	990,999+%	990,999+%	990,999+%	990,999+%	990,999+%	990,999+%
Performance de filtragem do óleo ((ISO12500-1)	50%	Mais de 80%	990,9+%	99.99+%	-	-	-
Teor residual de óleo ((ISO12500-1)	5 mg/m3	00,6 mg/m3	< 0,01 mg/m3	< 0,001 mg/m3	< 0,004 mg/m3	-	-

Especificação técnica
O caudal abaixo é a capacidade de tratamento do ar comprimido sob pressão de trabalho nominal de 7 barg (100 psi g).

Para a aplicação em outras pressões de trabalho, ver os fatores de correcção.

Modelo	Pipe tamanho	Taxas de fluxo			Dimensão (mm)
Modelo	Pipe tamanho	L/S	m3/min	Sfm	Largura (W))	D (profundidade)	H (((Hoito)	A	B	C ((desembaraço para habitação)
YF010	RC1/2"	16.7	1.0	35.3	96	79	261	29	198	118
YF020	RC3/4"	25.0	1.5	53.0	96	79	261	29	198	118
YF030	RC3/4"	30.0	1.8	63.6	96	79	295	29	233	153
YF040	RC1"	33.3	2.0	71.0	96	79	295	29	233	153
YF060	RC1"	60.0	3.6	127.0	138	111	403	37	296	208
YF070	RC1"	83.3	5.0	177.0	138	111	503	37	396	303
YF080	RC1-1/2"	125.0	7.5	265.0	138	111	503	37	396	303
YF090	RC2	166.7	10.0	353.1	174	142	736	58	607	469
YF100	RC2-1/2"	216.7	13.0	459.0	174	142	736	58	607	469
YF110	RC2	283.3	17.0	600.0	174	142	1016	58	887	794
YF120	RC2-1/2"	316.7	19.0	671.0	174	142	1016	58	887	794
YF130	RC3"	416.7	25.0	883.0	220	184	793	74	649	514
YF140	RC4"	466.7	28.0	989.0	220	184	793	74	649	514
YF150	RC3"	683.3	41.0	1448.0	220	184	1050	74	906	764
YF160	RC4"	800.0	48.0	1695.0	220	184	1050	74	906	764
Requisitos técnicos	Pressão máxima de funcionamento: 10 barg Temperatura de funcionamento: 1,5°C a 80°C.

Pressão	Barca	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Pressão	PSim, sim.	15	29	44	59	73	87	100	116	131	145	160	174	189	203	219	232
Correcçãosobre o fator		0.38	0.53	0.65	0.76	0.85	0.93	1.00	1.07	1.13	1.19	1.23	1.31	1.36	1.41	1.46	1.51
